一、高壓并聯補償裝置BKSG
◆概述
高壓并聯補償裝置是依據國家標準GB50227《并聯電容器裝置設計規范》、電力行業標準DL/T604《高壓并聯電容器裝置訂貨技術條件》及機械行業標準JB7111《高壓并聯電容器裝置》而設計的，結構合理、安全可靠、安裝簡便、檢修方便。
BKSG型高壓并聯電容器裝置，主要用于6～66kV，頻率為50Hz的三相交流電力系統中，用以提高功率因數、調整系統電壓、降低線路損耗、改善供電質量、提高供配電設備的使用效率的戶內式容性無功補償裝置。
◆1、使用條件
a、環境條件：安裝運行地區的海拔高度不超過1000m，高海拔地區使用高原型產品。
b、環境溫度：－40～＋40℃
c、運行場所無腐蝕性氣體和蒸汽，無導電性、爆炸性塵埃或顆粒，無劇烈的機械振動。
d、人身安全
由于電容器是一種電能儲存設備，其儲存的電荷不可能在短時間內釋放完，而且電容器中的電荷容易發生轉移。任何時候都不要兩手同時接觸電容器的兩個出線端子，以免受到殘余電荷的沖擊，造成不必要的人身傷害。
警示：在人體接觸電容器的帶電部件前，即使電容器斷電時間足夠長，也應將電容器接地、短路、放電。

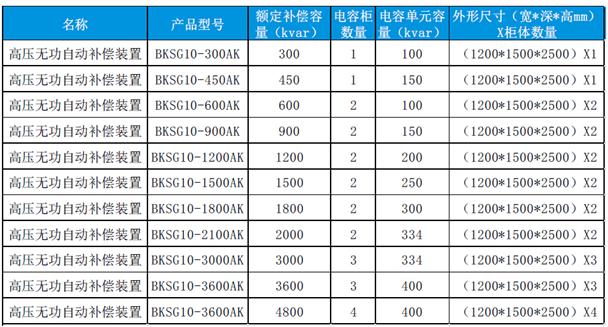

◆2、裝置結構
a、高壓電容柜：
電容器組包括：隔離開關、真空斷路器或真空接觸器、并聯電容器、放電線圈、氧化鋅避雷器、聯接母線、支持絕緣子和鋼構架等。
選用的隔離開關和斷路器的額定電流應不小于1.5倍裝置的額定電流，對于要求切除短路故障的斷路器，其額定開斷電流應大于裝置安裝地點系統的短路電流。
裝置用斷路器除應滿足一般斷路器的技術條件外，還應滿足投切電容器組試驗的技術條件。分閘時不應發生重擊穿，應有承受合閘涌流、工頻短路電流和電容器高頻涌流聯合作用的能力。
電容器單臺保護用熔斷器的技術性能應滿足DL 442《高壓并聯電容器單臺保護用熔斷器訂貨技術條件》和國家標準GB 15166.5《交流高壓熔斷器并聯電容器外保護用熔斷器》。氧化鋅避雷器作為裝置操作過電壓或雷電過電壓保護用，氧化鋅避雷器應盡可能靠近電容器組布置，其技術性能應滿足國家標準GB11032《交流無間隙金屬氧化物避雷器》。
接地開關作為裝置停電檢修時的接地保護用。
放電線圈或電壓互感器作為電容器組放電用，也可兼作測量表計和繼電保護的信號源用。若裝置為雙星形接線設計，還應裝有不平衡電流保護用電流互感器。
b、串聯電抗器
串聯電抗器的感抗為裝置容抗的0.5%～1%、6%、12%，其****長期運行電流為裝置額定電流的1.35倍，且此時電抗值應不低于額定電抗值的90%。串聯電抗器是為了減少裝置投入時的合閘涌流、防止母線電壓的瞬時降低、抵制系統中5（3）及以上次諧波對裝置的影響。串聯電抗器的動、熱穩定性能、繞組溫升、工頻額定電流下的總損耗值等技術指標均應滿足標準GB10229要求。其中，鐵心串聯電抗器宜接在裝置中性點側。
◆3、技術數據

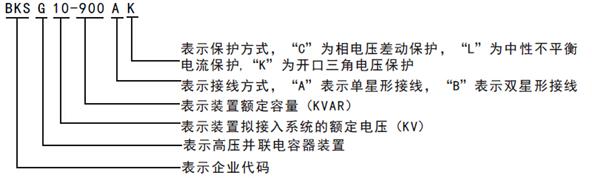

a、裝置型號的意義
b、裝置能在不超過1.1倍額定電壓下長期運行；能在由于電壓升高及高次諧波引起的不超過1.3倍額定電流下運行（即過電流倍數應為回路額定電流的1.3倍）。
警示：嚴禁直接利用電容器套管連接或支承硬母線；電容器套管之間和電容器套管與母線或熔斷器的連接線應有一定的松弛度。
c、熔斷器的安裝，應符合以下要求： a）應裝設在通道一側。 b）安裝角度、噴口方向和彈簧拉緊位置，應符合制造廠的產品說明，拉緊彈簧必須保持規定的彈力狀態。 c ）熔絲熔斷后，尾線不應搭在電容器外殼上。
d、電容器組各相之間應有足夠的絕緣距離，以10kV并聯電容器裝置為例，相與相之間最小電氣間隙不小于200mm(戶外裝置)或125mm(戶內裝置)
提示：1、放電電線圈一次極性和接線錯誤會造成放電線圈損壞，甚至爆炸。
2、放電線圈二次短接會發熱并損壞放電線圈。
e、定期進行電容器組單臺電容器電容量的測量。
對于(yu)內熔絲電(dian)容(rong)(rong)(rong)器，單(dan)臺容(rong)(rong)(rong)量(liang)(liang)334kvar以(yi)上(shang)的(de)，當電(dian)容(rong)(rong)(rong)量(liang)(liang)減(jian)少(shao)超(chao)過3%時(shi)，應(ying)退出運(yun)(yun)行；單(dan)臺容(rong)(rong)(rong)量(liang)(liang)334kvar的(de)，當電(dian)容(rong)(rong)(rong)量(liang)(liang)減(jian)少(shao)超(chao)過5%時(shi)，應(ying)退出運(yun)(yun)行；單(dan)臺容(rong)(rong)(rong)量(liang)(liang)200kvar以(yi)下(xia)的(de)，當電(dian)容(rong)(rong)(rong)量(liang)(liang)減(jian)少(shao)超(chao)過10%時(shi)，應(ying)退出運(yun)(yun)行。
無功自(zi)動補償裝置(zhi)產品型號及(ji)外形尺寸(cun)：

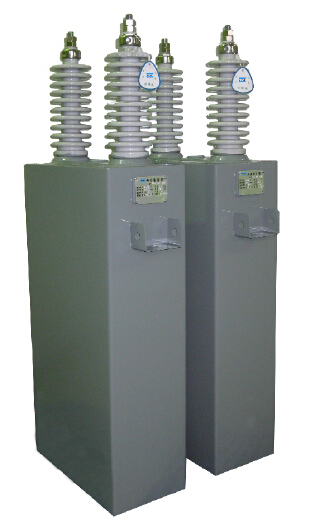

二、高壓電力電容器
◆用途
用于輸配(pei)電系統中，發揮無功補償(chang)作用、提高功率因數和(he)降低(di)線路損(sun)耗，或(huo)補償(chang)線路的分布(bu)感抗，提高系統的靜動態(tai)穩(wen)定性，改善(shan)電能(neng)質量(liang)，加長輸電傳輸能(neng)力(li)。
◆產品標準
GB/T6115.1-1998《電力系統用串聯電容器第I部分:總則--性能、試驗和額定值--安全要求--安裝導則》
GB/T11024.1-2001《標稱電壓1KV以上交流電力系統用并聯電容器第I部分:總則性能、試驗和定額安全要求安裝和運行導則》
IEC143:1992《電力系統用串聯電容器第I部分:總則--性能、試驗和額定值--安全要求--安裝導則》
IEC60871:1997《標稱電壓1KV以上交流電力系統用并聯電容器第I部分:總則性能、試驗和定額安全要求安裝和運行導則》
◆主要技術參數
額定容量：100～667kvar；
額定電壓：1～20KV；
額定頻率：50Hz或60Hz；
額定電流：30～150A；
固體介質：電容器用雙向拉伸聚丙烯薄膜；
浸漬劑：芐基甲苯（M/DBT或稱C101）或二芳基乙烷（PXE）；
放電電阻：可配內置高電壓玻璃釉電阻器；
電容偏差：-5%～+10%（并聯電容器）；
±5%（帶通濾波電容器）或±7.5%（高通濾波電容器）
±7%（串聯電容器）
損耗(hao)角正切值：≤0.0003或≤0.0005（有(you)內熔(rong)絲(si)和放(fang)電電阻）
◆結構特點
電容器采用全膜介質、浸漬新一代絕緣油（芐基甲苯）和鋁箔折邊及凸極結構，提高耐電強度，改善局部放電性能；降低了電容器的有功損耗；電容器內置熔絲，內熔絲可使電容器有更高的可靠性；
電容器(qi)(qi)有內(nei)置放(fang)電電阻,使電容器(qi)(qi)斷(duan)開電源后的剩余電壓在10min內(nei)由√2UN降至75KV以下。
◆使用要求
溫度范圍：-40℃～+40℃；
安裝場所：戶內或戶外；
海拔：≤1000m；
環境(jing)：無(wu)有害氣體(ti)及蒸汽(qi)，無(wu)劇(ju)烈的(de)機械震動。
◆電容器外殼
外殼材料：冷軋鋼板或不銹鋼板；
表面處理(li)：拋光處理(li)完噴兩層漆(qi)。
◆電容器端子
套管：高強(qiang)度瓷，單相(xiang)電容(rong)器有1個(ge)或2個(ge)套管，三(san)相(xiang)電容(rong)器有3個(ge)套管；端子上配有緊(jin)固(gu)件和接(jie)線夾。
◆安裝方式
電容器可豎放或臥放安裝。
◆電容器技(ji)術參數
序號 |
型號 |
電壓 KV |
額定容量 Kvar |
箱殼寬W mm |
箱殼高h mm |
總高H mm |
吊攀D mm |
6KV不帶電抗器 |
1 |
PMKP6.6/√3-100-1W |
6.6/√3 |
134 |
145 |
390 |
615 |
135 |
2 |
PMKP6.6/√3-134-1W |
6.6/√3 |
134 |
145 |
390 |
615 |
135 |
3 |
PMKP6.6/√3-150-1W |
6.6/√3 |
150 |
145 |
430 |
655 |
135 |
4 |
PMKP6.6/√3-200-1W |
6.6/√3 |
200 |
145 |
520 |
745 |
135 |
5 |
PMKP6.6/√3-250-1W |
6.6/√3 |
250 |
145 |
620 |
845 |
135 |
6 |
PMKP6.6/√3-300-1W |
6.6/√3 |
300 |
185 |
580 |
805 |
135 |
6KV帶電抗器(6%或12%) |
7 |
PMKP7.2/√3-100-1W |
7.2/√3 |
100 |
145 |
330 |
555 |
135 |
8 |
PMKP7.2/√3-150-1W |
7.2/√3 |
150 |
145 |
430 |
655 |
135 |
9 |
PMKP7.2/√3-200-1W |
7.2/√3 |
200 |
145 |
530 |
755 |
135 |
10 |
PMKP7.2/√3-250-1W |
7.2/√3 |
250 |
145 |
630 |
845 |
135 |
11 |
PMKP7.2/√3-300-1W |
7.2/√3 |
300 |
185 |
590 |
815 |
135 |
10KV不帶電抗器 |
12 |
PMKP11/√3-100-1W |
11/√3 |
250 |
145 |
620 |
925 |
135 |
13 |
PMKP11/√3-150-1W |
11/√3 |
250 |
145 |
620 |
925 |
135 |
14 |
PMKP11/√3-250-1W |
11/√3 |
250 |
145 |
620 |
925 |
135 |
15 |
PMKP11/√3-300-1W |
11/√3 |
300 |
185 |
580 |
885 |
135 |
16 |
PMKP11/√3-350-1W |
11/√3 |
350 |
185 |
650 |
955 |
135 |
17 |
PMKP11/√3-400-1W |
11/√3 |
400 |
185 |
730 |
1035 |
135 |
10KV帶電抗器(6%或12%) |
18 |
PMKP12/√3-100-1W |
12/√3 |
250 |
145 |
620 |
925 |
135 |
19 |
PMKP12/√3-150-1W |
12/√3 |
250 |
145 |
620 |
925 |
135 |
20 |
PMKP12/√3-250-1W |
12/√3 |
250 |
145 |
620 |
925 |
135 |
21 |
PMKP12/√3-300-1W |
12/√3 |
300 |
185 |
570 |
875 |
135 |
22 |
PMKP12/√3-350-1W |
12/√3 |
350 |
185 |
650 |
955 |
135 |
23 |
PMKP12/√3-400-1W |
12/√3 |
400 |
185 |
730 |
1035 |
135 |
三、干式鐵芯串聯電抗器MGS
◆產品簡述
該產品與并聯電(dian)容器相串聯，具有補償(chang)電(dian)網(wang)無功功率、提高功率因數、抑制諧(xie)波電(dian)流、限(xian)制合閘涌流等(deng)功能，應用(yong)于電(dian)力(li)系統、電(dian)力(li)化鐵道、冶金、石化等(deng)較高防火要(yao)求，電(dian)磁干擾要(yao)求和(he)安裝空間有限(xian)的(de)城(cheng)網(wang)變(bian)電(dian)站、地下(xia)變(bian)電(dian)站和(he)微(wei)機(ji)控制變(bian)電(dian)站等(deng)場(chang)所。
◆結構特點
1、鐵芯采用優質進口硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧布板作為隔絕，以
保證氣隙在長期運行下而不發生變化。
2、鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行時的噪音，并具有較好的防潮防塵性能。
3、為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用H級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。
4、環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
5、線(xian)圈上下端(duan)部采用環氧墊塊(kuai)和硅橡膠防(fang)震墊，有效(xiao)減小了線(xian)圈運行時的震動。
◆使用環境條件
1、海拔高度不超過1000米。特殊海拔訂貨時需說明。
2、運行環境溫度-25℃～+45℃，相對溫度不超過90%。
3、周圍無有害氣體，無易燃易爆物品。
4、周圍環境應有(you)良好的通風條件。
◆性能參數
1、干式電抗器比傳統油浸式電抗器、空心電抗器的體積要小，具有重量輕、占空間小、結構簡單、安裝方便等特點。
2、耐溫等級達到H級（180℃）；正常運行時，干式鐵芯電抗器的鐵芯和線圈溫升均不超過90k。
3、干式鐵芯電抗器能在1.35倍額定電流下長期運行。
4、干式鐵芯電(dian)抗器耐壓水平符合《JB5346-1998》的規定。

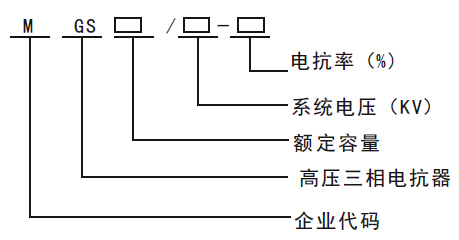

◆產品型號說明
型 號 |
并聯電容器組容量 |
電容額定電壓 |
額定 電抗率 |
額定 電容 |
額定 電壓 |
額定 電流 |
額定 電抗 |
損耗 |
外形尺寸（見附圖） |
a |
b |
c |
d |
f |
h |
（Kvar) |
（KV) |
（%） |
（Kvar) |
（V） |
（A） |
（D） |
KW |
（mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
MGS18/10-6 |
300 |
11√3 |
6 |
18 |
381.5 |
15.74 |
24.212 |
0.385 |
290 |
460 |
960 |
464 |
560 |
940 |
MGS36/10-12 |
12√3 |
12 |
36 |
831.4 |
14.43 |
57.616 |
0.647 |
305 |
460 |
980 |
480 |
560 |
960 |
MGS36/10-6 |
600 |
11√3 |
6 |
36 |
381.1 |
31.49 |
12.102 |
0.647 |
300 |
460 |
980 |
480 |
560 |
1020 |
MGS72/10-12 |
12√3 |
12 |
72 |
831.4 |
28.87 |
28.798 |
1.087 |
300 |
460 |
1040 |
510 |
560 |
1120 |
MGS54/10-6 |
900 |
11√3 |
6 |
54 |
381.1 |
47.23 |
8.069 |
0.876 |
310 |
460 |
1000 |
488 |
560 |
1100 |
MGS108/10-12 |
12√3 |
12 |
108 |
831.4 |
43.30 |
19.201 |
1.474 |
350 |
520 |
1100 |
517 |
620 |
1170 |
MGS72/10-6 |
1200 |
11√3 |
6 |
72 |
381.1 |
62.98 |
6.051 |
1.087 |
330 |
460 |
1050 |
509 |
560 |
1090 |
MGS144/10-12 |
12√3 |
12 |
144 |
831.4 |
57.73 |
14.402 |
1.829 |
360 |
520 |
1130 |
526 |
620 |
1265 |
MGS90/10-6 |
1500 |
11√3 |
6 |
90 |
381.1 |
78.72 |
4.841 |
1.285 |
340 |
460 |
1085 |
517 |
560 |
1125 |
MGS180/10-12 |
12√3 |
12 |
180 |
381.4 |
72.17 |
11.52 |
2.162 |
370 |
520 |
1160 |
546 |
620 |
1330 |
MGS180/10-6 |
1800 |
11√3 |
6 |
180 |
831.1 |
94.46 |
4.035 |
1.474 |
350 |
460 |
1100 |
517 |
560 |
1155 |
MGS216/10-12 |
12√3 |
12 |
216 |
831.4 |
86.60 |
9.6 |
2.479 |
380 |
520 |
1200 |
555 |
620 |
1370 |
MGS126/10-6 |
2100 |
11√3 |
6 |
128 |
381.1 |
110.21 |
3.458 |
1.654 |
350 |
520 |
1110 |
526 |
620 |
1270 |
MGS252/10-12 |
12√3 |
12 |
252 |
831.4 |
101.03 |
8.229 |
2.786 |
390 |
520 |
1230 |
565 |
620 |
1390 |
MGS144/10-6 |
2400 |
11√3 |
6 |
144 |
381.1 |
125.95 |
3.026 |
1.829 |
350 |
520 |
1110 |
526 |
620 |
1375 |
MGS288/10-12 |
12√3 |
12 |
288 |
831.4 |
115.47 |
7.200 |
3.076 |
400 |
520 |
1255 |
565 |
620 |
1450 |
MGS162/10-6 |
2700 |
11√3 |
6 |
162 |
381.5 |
141.70 |
2.689 |
1.997 |
360 |
520 |
1150 |
546 |
620 |
1290 |
MGS324/10-12 |
12√3 |
12 |
324 |
831.4 |
129.60 |
6.400 |
3.360 |
410 |
600 |
1300 |
575 |
700 |
1420 |
MGS180/10-6 |
3000 |
11√3 |
6 |
180 |
381.1 |
157.44 |
2.421 |
2.162 |
360 |
520 |
1150 |
546 |
620 |
1365 |
MGS360/10-12 |
12√3 |
12 |
360 |
831.4 |
144.33 |
5.760 |
3.636 |
420 |
600 |
1315 |
575 |
700 |
1455 |
MGS198/10-6 |
3300 |
11√3 |
6 |
198 |
381.1 |
173.18 |
2.201 |
2.322 |
380 |
520 |
1195 |
555 |
620 |
1315 |
MGS396/10-12 |
12√3 |
12 |
396 |
831.4 |
158.77 |
5.237 |
3.906 |
430 |
600 |
1355 |
583 |
700 |
1450 |
MGS216/10-6 |
3600 |
11√3 |
6 |
216 |
381.1 |
188.93 |
2.017 |
2.479 |
390 |
520 |
1225 |
555 |
620 |
1306 |
MGS432/10-12 |
12√3 |
12 |
432 |
831.4 |
173.2 |
4.800 |
4.169 |
430 |
600 |
1360 |
583 |
700 |
1490 |
MGS240/10-6 |
4000 |
11√3 |
6 |
240 |
381.1 |
209.92 |
1.815 |
2.683 |
390 |
520 |
1240 |
555 |
620 |
1345 |
MGS480/10-12 |
12√3 |
12 |
480 |
831.4 |
192.45 |
4.320 |
4.512 |
450 |
600 |
1400 |
605 |
700 |
1480 |
MGS252/10-6 |
4200 |
11√3 |
6 |
252 |
831.1 |
220.41 |
1.729 |
2.783 |
410 |
520 |
1285 |
565 |
620 |
1280 |
MGS504/10-12 |
12√3 |
12 |
504 |
831.4 |
202.07 |
4.114 |
4.680 |
450 |
600 |
1420 |
605 |
700 |
1480 |
MGS270/10-6 |
4500 |
11√3 |
6 |
270 |
381.1 |
236.16 |
1.614 |
2.931 |
410 |
520 |
1290 |
565 |
620 |
1280 |
MGS540/10-12 |
12√3 |
12 |
540 |
831.4 |
216.5 |
3.840 |
4.929 |
450 |
600 |
1420 |
605 |
700 |
1570 |
MGS288/10-6 |
4800 |
11√3 |
6 |
288 |
381.1 |
251.90 |
1.513 |
3.076 |
410 |
520 |
1290 |
565 |
620 |
1400 |
MGS576/10-12 |
12√3 |
12 |
576 |
831.4 |
230.94 |
3.600 |
5.173 |
450 |
600 |
1420 |
605 |
700 |
1565 |

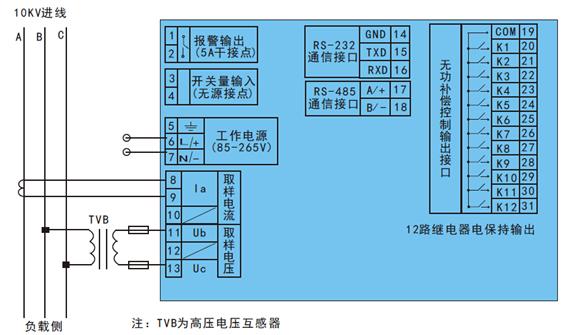

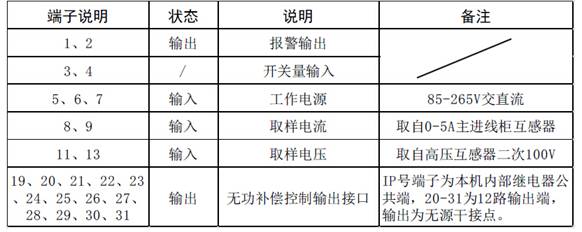

四、高壓無功功率自動補償控制器BKG12
技術參數 |
環境條件 |
1、海拔高度 |
≤2500m |
2、工(gong)作溫度 |
-30℃～+70℃ A |
3、存(cun)儲溫度 |
-25℃～+70℃ 周(zhou)圍環境無腐蝕性氣體，無導電(dian)塵埃， |
無(wu)易燃易爆的介質存在，安裝地(di)點無(wu)劇烈振(zhen)動，無(wu)雨雪(xue)侵蝕。 |
4、工作電源范圍(wei) |
85V～265V 交(jiao)直流電源 |
5、重量 |
0.75kg |
6、測量(liang)方式 |
交流采樣 |
7、測量電壓 |
AC100V（高壓(ya)互感器二次） |
8、測量電(dian)流 |
0～5A或0～1A |
9、測(ce)量功(gong)率因數 |
滯后0.200～超(chao)前(qian)0.200 |
10、測量諧波 |
數(shu)字方式顯(xian)示 輸入/出(chu)信(xin)號 |
11、無功補償輸出 |
250V 5A 無(wu)源(yuan)繼電(dian)器干接點 |
12、報警(jing)輸出 |
250V 5A 無源繼電器干接點(dian) |
13、通(tong)訊接口(kou)數據 |
通訊(xun)口1：RS-232 |
波特率(lv)：1200、2400、4800、9600、38400 |
通訊口2：RS-485 |
波(bo)特率(lv)：1200、2400、4800、9600、38400 |
14、奇偶校驗(yan)位 |
可(ke)設定 |
15、測量精(jing)度 |
電壓：±0.5% 功(gong)率：±1.0% |
電流：±0.5% 頻(pin)率：±0.1% |
16、功率因數 |
±1.0% |
設置數據 |
1、過壓門限 |
105%～120% |
2、欠壓門限 |
70%～90% |
3、電壓回差 |
10V～200V |
4、諧波電壓門限 |
0%～100% |
5、諧波電流門限 |
0%～100% |
6、保護延時 |
1秒～600秒 |
7、電壓互感器(qi)PT |
1～600 |
8、電流(liu)互感器(qi)CT |
1～1200 |
9、投入延時： |
1秒(miao)～600秒(miao) |
10、切除延時： |
1秒(miao)～600秒(miao) |
11、再投延時： |
1秒～600秒 |
12、目標COS |
滯后(hou)0.80～超前(qian)0.80 |
13、投入門限 |
0.2～1.2 |
14、切除門限 |
0.2～1.2 |
◆接線圖
◆補償接線端子表
