無觸點開關(guan)MCD
一、概述
大功率無觸點開關采用在銅基板上"真空+氫氣保護"焊接芯片的技術。
采用雙SCR反 并聯作為功率輸出元件，熱性能好，壽命長。開關為
"零壓差"導通、"零電流"關斷、低功耗保護型，尤為適用于電力電容器投切。 |
|

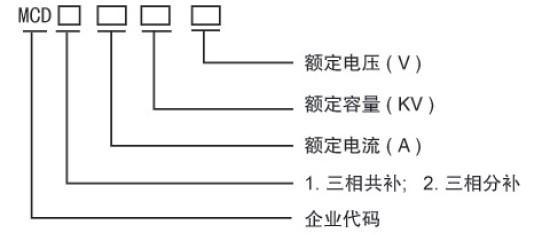

二、型號含義
三、主要技術參數
額定電壓：AC380V±20%Hz±10% 額定電流：80A-250A多種規格
工作電源：AC380V±20%(三相共補型)AC220V±20%(分相補償型)50Hz±10%
電源電壓諧波畸變率：≤5.0%
控制電壓：直流電壓12V/10MA由控制器提供控制電壓
本機功耗：≤3VA 動作響應時間：≤2S
外形尺寸：140寬X130厚mm
大功率無觸點(dian)開關技術參數表（三相(xiang)共補(bu)型）：
| 序號 |
型號 |
額定電流（A） |
配置電容器容量 |
1 |
MCD120-15 |
20 |
15Kvar以下 |
2 |
MCD140-30 |
40 |
30Kvar以下 |
3 |
MCD1120-60 |
120 |
60Kvar以下 |
四、常見故障
電源指示燈(deng)：不亮，無(wu)(wu)觸(chu)點開(kai)關不動作，檢(jian)查K+（COM）、K-有無(wu)(wu)接反；或(huo)K+(COM)有無(wu)(wu)；DC12V電壓；或(huo)開(kai)路故障；如(ru)否(fou)或(huo)可能是(shi)內部故障，請更換(huan)。
|
